Котел 1500 КВт с горелкой в Вологде

Котел 1500 КВт с горелкой на газовом/жидком топливе

Основные характеристики:

• мощность 1500 КВт, 1,5 МВт, 1.29 ГКал;
• максимальная температура 115 град;
• топливо – газ, дизель, мазут;
• горелка – CIB UNIGAS; ГМГ; ГГ; РГМГ; ГБЛ; АПНД
• давление не более 0,6 МПа;
• отапливаемый объем от 37500 до 49300 м3 (в зависимости максимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла с горелкой в Вологде или любого другого города вы можете по ссылке.
• устанавливается в котельных административных, производственных зданий и отопительных котельных ЖКХ.

Устройство и описание

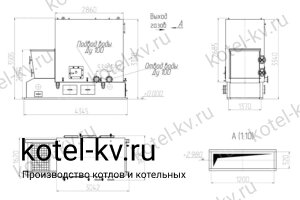

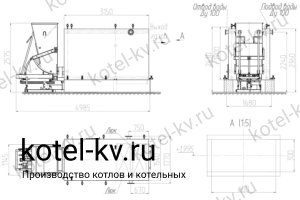

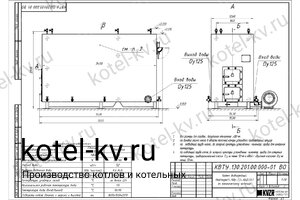

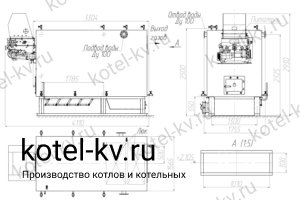

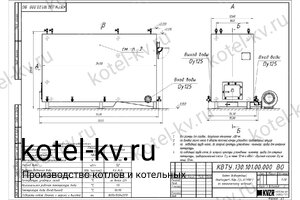

Котел КВа 1.5 чертеж Конструкция котла водотрубная – водогрейный котел 1500 КВт с горелкой в Вологде изготавливается из стальных труб диаметром 57 толщиной стенки 3- 3,5 мм сталь 10. Конвективная часть выполняется из трубы 32 сталь 20.  Каркас изготавливается из профильной трубы, уголка и швеллера. Тепловая изоляция состоит из плиты ПТЭ. Наружная обшивка выполнена из стального листа. В котле установлен взрывной клапан.

Конструкция теплогенератора состоит из двух блоков - топки и конвективной части. На фронте котла изготавливается дверка для обслуживания топочной камеры. В дверке изготавливается отверстие с креплением под горелку. Для наблюдения за топочным процессом, имеется гляделка со смотровым стеклом. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются блоком. Горячие газы из котельного блока выходят в задней части сверху.

Наш котельный завод разрабатывает модели котлов совместимые с широким перечнем горелочных устройств отечественного и импортного производства. Для проверки совместимости котла с выбранным вами типом горелочного устройства, произвести проверку совместимости по длине и ширине угла раскрытия факела горелки. При набросе факела горелки на стенки топки возможно прогорание труб. Котельный завод производит проверку и в случае необходимости может изменить габаритные размеры топки и котельного блока, по выбранную вами горелку.

Циркуляция теплоносителя в котле 1500 КВт с горелкой обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Принцип работы газового водогрейного котла 1500 КВт с горелкой

Схема подключения котла с горелкой Топливо в топку подается горелкой и сгорает в топке котла. Горячие газы омывают трубную систему и нагревают воду до 115 град.

Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.

Для горения топлива вентилятором в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. При работе с импортными горелками под наддувом установка дымососа не требуется. После газоходов газы через дымовую трубу поступают в атмосферу.

Водогрейный котел 1500 КВт должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение, регулирует работу горелки.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все необходимое котельно-вспомогательное оборудование для подключения котла 1500 КВт с горелкой в Вологде вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

Безопасность котла с горелкой

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Водогрейный котел 1500 КВт должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла с горелкой на газе, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Необходимые условия монтажа и эксплуатации котла 1500 КВт представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе газовый котел 1500 КВт с горелкой подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей  и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации котла 10 лет.
