Паровой котел на опилках в Вологде

Паровой твердотопливный котел на опилках

• паропроизводительность 1000 кг/ч;
• автоматическая подача сырых опилок и древесных отходов в топку;
• возможность работы в ручном режиме, для сжигания крупногабаритных древесных отходов;
• вихревая топка;
• температура пара 170 градусов;
• топливо – древесные сырые опилки, прессованные опилки и древесные отходы;
• давление не более 0,8 МПа.

Паровой котел твердотопливный на опилках и древесных отходах с автоматической подачей применяется для сушильных камер, для теплиц, для производства, отопления промышленных помещений и зданий. Особенной популярностью данные модели пользуются у предприятий лесопереработки, деревоперерабатывающих предприятий и в сельском хозяйстве.

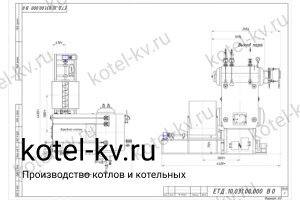

Котел на опилках паровой Е 1-9 устройство и описание

Паровой котел на опилках промышленный изготавливается стальным двух барабанным с естественной циркуляцией с экранированной топочной камерой, вихревой топкой и автоматической шнековой подачей опилок. Котел работает с принудительной подачей питательной воды.

Конструкция барабанного парового котла на опилках Е 1-9 состоит из: трубной системы с барабанами, вихревой топки, натрубной теплоизоляции с каркасом и обшивкой, системы питания, системы управления, тяговое устройство, бункера для сырых опилок, шнекового питателя, котельного блока с конвективными пакетами.

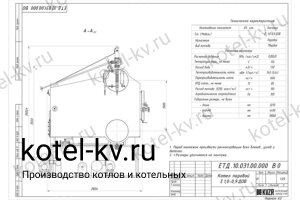

Паровой котел на опилках схема Вихревая топка парогенератора на опилках представляет собой опорный каркас под установку котла, футеровка топки выполняется из огнеупорного кирпича и шамотного бетона для создания пояса зажигания для сжигания сырых опилок и древесных отходов с высокой влажностью. Вихрь создается раздельной подачей воздуха. Первичный воздух подается высоконапорным вентилятором в зону подачи топлива горение и создание первичного вихря. Вторичный воздух подается вентилятором среднего давления слоя для дожига горючих и поддержания вторичного вихря.

Шнековый питатель подает сырые опилки и древесное топливо из расходного бункера в котел. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности воспламенения топлива в питателе и увеличивает надежность работы.

Бункер для опилок к котлу располагается на общей раме совместно с приводом питателя. Конструкция бункера под древесное топливо и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.

Промышленный твердотопливный паровой котел на щепе и опилках состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.

Паровой автоматический котел на опилках – принцип работы

Котел для сжигания опилок работает в полностью автоматическом режиме. Автоматика осуществляет автоматический розжиг, запуск, работу и остановку котла. Автоматика осуществляет подачу топлива с контролем производительности по заданной температуре теплоносителя. Подача воздуха осуществляется в зависимости от объема поданного древесного топлива. В теплогенераторе предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.

Комплект автоматики состоит из щита управления котлом, контрольно измерительных приборов КИП и исполнительных механизмов.

Автоматическое регулирование работы промышленного парогенератора на опилках включает в себя контроль и регулировку следующих параметров:

• разряжения в топочной камере;
• давления теплоносителя на выходе;
• температуры теплоносителя на выходе;
• содержания кислорода в дымовых газах;
• наличие давления в системе пожаротушения топливопровода;
• контроля факела;
• контроля минимального расхода теплоносителя.

На случай возникновения необходимости сжигания дополнительно крупногабаритных древесных отходов, автоматика может переключиться в ручной режим работы и подача топлива осуществляется вручную через загрузочную дверку.

Схема подключения парового котла на опилках в котельной

Схема подключения парового котла на опилках

Подключение и монтаж промышленного котла работающего на опилках производятся по проекту.

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения парового котла с автоматической подачей опилок.

Один из вариантов схемы подключения твердотопливного парового котла для сжигания сырых и прессованных опилок представлен на рисунке.

Купить котел на опилках паровой в Вологде и все необходимое для его подключения вы можете на нашем заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

Гарантии изготовителя

На заводе изготовителе промышленный российский паровой котел на опилках подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации парового котла на опилках 10 лет. Котел имеет сертификат соответствия техническим регламентам ТР ТС 010, ТР ТС 032.

Действующая цена на котел на опилках паровой в г Вологда указана на сайте, производство котлов по техническому заданию завод осуществляет в течении 10-20 рабочих дней.
