Дровяной котел 0.5 МВт с большой топкой в Вологде
Большая топка
Цена 610 000 рублей с НДС
Цена на дровяной котел 0.5 МВт с большой топкой с доставкой от 665 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет
Этот товар вы можете купить в лизинг
Котел для работы на крупных кусковых отходах деревопереработки – дровах, досках, поддонах и прочее
Габаритная топка длиной 2 метра
Эффективное сжигание топлива
Быстрый выход на мощность
Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
| Марка котла | Котел КВД, Котел малой мощности | Температура уходящих газов, °C | 220 |
|---|---|---|---|
| Бренд | Котельный завод KVZR | Тяга | Уравновешенная |
| Вид топки | Колосники, Топка ОУР, Большая | Водяной объем котла, л | 250 |
| Максимальная тепловая мощность, кВт | 500 | Объем топочной камеры, м³ | 1.3 |
| Максимальная тепловая мощность, МВт | 0.5 | Размер топочной камеры, длина*ширина*высота, мм | 2000×660×1000 |
| Максимальная тепловая мощность, Гкал | 0.43 | Активная площадь решетки горения, м² | 1.32 |
| Диапазон регулирования мощности, кВт | 50-100 | Присоединительные размеры по водяному тракту, Ду | 65 |
| Топливо | Дрова, Твердотопливный | Присоединительные размеры газохода уходящих газов, ширина*высота / сечение, мм/м² | 600×200/0.12 |
| Низшая теплота сгорания топлива ДРОВА, кКал/кг | 2440 | Габаритные размеры установки, длина*ширина*высота, мм | 2470×1250×2200 |
| КПД (ДРОВА), не менее, % | 80 | Масса, кг | 1350 |
| Расход топлива среднечасовой за отопительный сезон, кг/ч | 125.1 | Тип котла | Водогрейный, Промышленный |
| Расход топлива при максимальной нагрузке котла (ДРОВА), кг/ч | 119 | Тип отопительного котла | Твердотопливный |
| Расход условного топлива, кг/ч | 76 | Количество контуров | Одноконтурный |
| Отапливаемая площадь, м² | 3900-5500 | Размещение | Напольный |
| Отапливаемый объем, м³ | 11500-16500 | Тип камеры сгорания | Открытый |
| Температура воды, °C | 70-95, 90-115 | Управление | Электронное |
| Давление рабочей среды, МПа (кгс/cм²) | 0.3-0.6 | Принцип работы твердотопливного котла | Классический |
| Расход теплоносителя среды, м³/ч | 17 | Энергонезависимый | нет |
| Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) | Не более 0.07 (0.7) | Тип питания | Трехфазное |
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | 160 | Встроенный циркуляционный насос | нет |
| Разряжение в топочной камере, Па (мм. вод. ст.) | 20-40 | Встроенный расширительный бак | нет |
| Расход уходящих газов, м³/ч | 2050 |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Применяемость с котлами, МВт
0.5-0.7
Производительность циклона, м³/ч
2150
50 190
Производительность, тыс. м³/час
1.6-8.6
Полное давление, Па
430-1080
103 990
Об этом товаре еще нет отзывов. Будьте первым!
Водогрейный дровяной котел 0.5 МВт с большой топкой в г Вологда. Характеристики:
- мощность 500 КВт, 0,5 МВт, 0,43 ГКал;
- максимальная температура 115 °С;
- топливо – доски, поленья длиной до 2 метров;
- давление не более 0,6 МПа;
- отапливаемая площадь котла от 3900 до 5500 кв м, отапливаемый объем от 11500 до 16500 м3 (в зависимости от минимальной температуры в регионе эксплуатации). Проверить или подобрать мощность дровяного котла в Вологде или любом другом городе вы можете по ссылке.
- устанавливается в котельных административных, производственных зданий и отопительных котельных ЖКХ.
Устройство и описание котла
Конструкция теплового котла на дровах 0.5 МВт с большой топкой состоит из топки и конвективной части. В топку загружается и сжигается твердое древесное топливо. Габаритная топка предназначена для удобного сжигания досок и поленьев длиной до 2 метров. Боковые и верхняя стенка топки котла выполнены из труб с вваренной стальной полосой. Газоплотная топка обеспечивает полное сжигание топлива. Топка газоплотного исполнения и качественная изоляция снижают теплопотери и исключают присосы холодного воздуха в топочную часть котла. Горячие газы выходят из топки и поступают в конвективные секции. Благодаря развитой конвективной части температура уходящих газов снижается до 200-180 °С. Для защиты конвективной части от сажестых отложений на выходе из топки расположена поворотная камера, обеспечивающая дожиг мелких и легких частиц.
Промышленный дровяной котел 0.5 МВт с большой топкой изготавливается с каркасом под обмуровку из профильной трубы сталь 10, 20, уголка и швеллера. Тепловая изоляция состоит из плиты ПТЭ. Наружная обшивка котла выполнена из полимерного оцинкованного листа. Для очистки конвективных секций в обмуровке предусмотрены съёмные люки.
Циркуляция нагревательного дровяного котла КВ 500 кВт с длинной топкой обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
Топка котла может быть выполнена из колосниковой топки или топки ОУР.
Устройство и описание колосниковой топки
Зола выгребается вручную, через зольный короб, расположенный под чугунными колосниками.
Устройство и описание топки ОУР
Топка ОУР применяется для слоевого сжигания твердого топлива - дров. ОУР – это низ топочной части котла. Рама топки представляет собой ряд труб, по которым движется нагреваемая в котле вода, между которыми вварены полосы металла с отверстиями для подачи воздуха в топку. На решетке ОУР происходит сгорание топлива. За счет движения теплоносителя и воздуха трубы топки охлаждаются. Маленькие отверстия в полосе не дают проваливаться в зольник недогоревшему топливу. Отверстия расположенные по всей решетке, обеспечивают равномерное распределение подачи воздуха в слой топлива и отсутствие провала золы в нижний короб котла. Механический и химический недожег топлива в тепловых котлах на дровах 0.5 МВт с большой топкой минимален.
Принцип работы котла 0.5 МВт на дровах с большой топкой
Твердое древесное топливо сгорает в топке. Горячие газы омывают трубную систему и нагревают воду до 115 °С.
Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.
Для горения топлива вентилятором в короб подается воздух, через отверстия в решетке поступает в топку. Образующиеся зола выгребаются в котельный зал, через зольник. Горячие дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. Для преодоления сопротивления газоходов и золоуловителя перед дымовой трубой монтируется дымосос Д 3,5. Далее газы через дымовую трубу поступают в атмосферу.
Напольный котел КВр 500 кВт на дровах с большой топкой должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение.
Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Все котельно-вспомогательное оборудование для подключения дровяного котла 0,5 МВт с большой топкой в Вологде вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.
Подключение котла
Подключение и монтаж производятся по проекту.
Один из вариантов схемы подключения производственного дровяного котла 0 5 МВт с большой топкой.
Безопасность котла
Безопасная эксплуатация котла обеспечивается выполнением требований:
- Инструкции по эксплуатации
- Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
- Правил технической эксплуатации тепловых энергоустановок
Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»
Российский котел 0.5 МВт на дровах с большой топкой должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.
Необходимые условия монтажа и эксплуатации отечественного дровяного котла 0.5 МВт с большой топкой представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе отопительный котел 0.5 МВт на дровах с большой топкой подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования. Срок эксплуатации котла 10 лет.

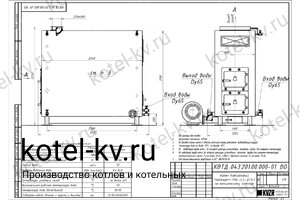

Чертежи дровяного котла 0.5 МВт с большой топкой
Описание товара
Купить Дровяной котел 0.5 МВт с большой топкой в Вологде
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Промышленный водогрейный дровяной котел 0.5 МВт с большой топкой ( - мощность 0,5 МВт; - твердое топливо дрова; - температура 115 градусов; - отапливаемая площадь* от 3900 до 5500 м2; - отапливаемый объем* от 11500 до 16500 м3 (* диапазон для самого холодного и самого теплого региона РФ)); - применение для отопления производства, жилых зданий, цехов, складов, промышленных предприятий, теплиц, гаражей, больниц, школ, садов, для монтажа в блочно модульных котельных.
Подобрать мощность котла для вашего объекта
Тип здания
Регион
Населенный пункт
Вид топлива
Наружный объем здания (м3)
Отапливаемый подвал
Показать подходящие котлы
Описание методики подбора котла
Предлагаем вам подобрать мощность водогрейного промышленного котла по отапливаемой площади и объему, с учетом типа строения и данных о температуре в регионе и в Вологде, вида топлива.
Выбор водогрейного котла для котельной производится по каталогу отопительного оборудования нашего Котельного завода с помощью калькулятора подбора мощности. Водогрейные котлы отопления для промышленных предприятий предлагается выбрать из модельного ряда газовых, дизельных, мазутных, твердотопливных угольных и дровяных котлов, с ручными и автоматическими топками мощностью от 150 кВ до 4 МВт, и температурой нагрева теплоносителя до 115 градусов.
Подбор мощности водогрейного промышленного котла для отопления учитывает:
- температуру в самую холодную пятидневку в отопительный сезон. Для каждого региона РФ температура различна, данные берутся из СП 131.13330 «Строительная климатология»;
- тепло, необходимое для возмещения потерь тепла через ограждения, окна, двери здания и тепловые потери через не плотности строения и открываемые двери;
- температуру воздуха внутри помещений. Для различных типов и назначений строений она существенно отличается:
| Тип отапливаемого строения | Температура внутри помещения |
|---|---|
| Жилые строения и административные здания | + 20 С° |
| Больницы, детские сады | + 22 С° |
| Учебные заведения, предприятия общепита, учреждения культуры, школы | + 16 С° |
| Магазины и депо | + 15 С° |
| Кинотеатры | + 14 С° |
| Гаражи | + 10 С° |
| Бани | + 25 С° |
- объем строения. Для определения наружного объема строения площадь по наружным стенкам строения на уровне первого этажа перемножается на высоту. Для панельных домов высота определяется: от уровня пола (нулевой отметки) до верхней плоскости теплоизоляционного слоя чердачного покрытия. Для остальных зданий высота определяется от уровня земли. Подбор мощности для отопления различных по назначению строений считается отдельно. Все полученные значения мощности складываются.
Подбор мощности водогрейного промышленного котла производится для общей суммарной мощности каждого отдельно стоящего задания.
Если вам требуется подобрать мощность котла в Вологде для котельной с учетом вентиляции здания, горячего водоснабжения объекта, потерь в теплотрассе - необходимо производить более подробный расчет. Данный расчет мы можем произвести для вас бесплатно. Отправьте опросный лист и заявку на электронный адрес sale@kotel-kv.ru или позвоните по телефону 8 (800) 551-70-98.
