Котел на щепе 230 кВт в Вологде

Водогрейный котел на щепе 230 кВт автоматический

• мощность 230 кВт, 0,23 МВт, 0,2 ГКал;
• автоматическая подача древесной щепы в топку;
• возможность работы в ручном режиме, для сжигания крупногабаритных древесных отходов;
• температура нагрева воды 95 / 115 градусов;
• топливо – древесная щепа и древесные отходы;
• давление не более 0,6 МПа;
• отапливаемый объем от 4000 до 7500 м3 (в зависимости максимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла в вашем регионе вы можете по ссылке.

Котел отопления на щепе с бункером автоматический 230 кВт применяется для производства, отопления промышленных помещений и зданий. Особенной популярностью данные модели пользуются у предприятий лесопереработки, деревоперерабатывающих предприятий и в сельском хозяйстве.

Котел промышленный на щепе 230 кВт с автоматической подачей устройство и описание

Котел твердотопливный на щепе 230 кВт изготавливается водотрубным стальным с вихревой топкой и автоматической шнековой подачей щепы.

Конструкция котельной установки состоит из бункера для щепы, шнекового питателя, вихревой топки, котельного блока с конвективными пакетами.

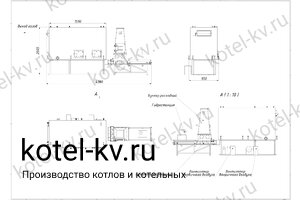

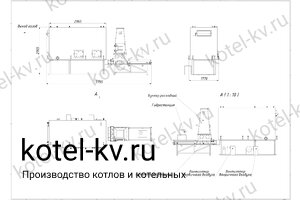

Котел на щепе 230 кВт чертеж Вихревая топка отопительного котла на щепе 230 кВт с автоматической подачей представляет собой опорный каркас под установку котла, футеровка топки выполняется из огнеупорного кирпича и шамотного бетона для создания пояса зажигания для сжигания щепы и древесных отходов с высокой влажностью. Вихрь создается раздельной подачей воздуха. Первичный воздух подается высоконапорным вентилятором в зону подачи топлива горение и создание первичного вихря. Вторичный воздух подается вентилятором среднего давления слоя для дожига горючих и поддержания вторичного вихря.

Шнековый питатель подает сырые щепу и древесное топливо из расходного бункера в котел. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности воспламенения топлива в питателе и увеличивает надежность работы.

Бункер для щепы к котлу располагается на общей раме совместно с приводом питателя. Конструкция бункера под древесное топливо и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.

Водогрейный котел работающий на щепе 230 кВт автоматический состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.

Котел твердотопливный на щепе 230 кВт автоматический – работа

Промышленный котел для отопления на древесной щепе мощностью 230 кВт работает в полностью автоматическом режиме. Автоматика осуществляет автоматический розжиг, запуск, работу и остановку котла. Автоматика осуществляет подачу топлива с контролем производительности по заданной температуре теплоносителя. Подача воздуха осуществляется в зависимости от объема поданного древесного топлива. В теплогенераторе предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.

Комплект автоматики состоит из щита управления котлом, контрольно измерительных приборов КИП и исполнительных механизмов.

Автоматическое регулирование работы промышленного твердотопливного котла на щепе и древесных отходах мощностью 230 кВт включает в себя контроль и регулировку следующих параметров:

• разряжения в топочной камере;
• давления теплоносителя на выходе;
• температуры теплоносителя на выходе;
• содержания кислорода в дымовых газах;
• наличие давления в системе пожаротушения топливопровода;
• контроля факела;
• контроля минимального расхода теплоносителя.

На случай возникновения необходимости сжигания дополнительно крупногабаритных древесных отходов, автоматика может переключатся в ручной режим работы и подача топлива осуществляется вручную через загрузочную дверку.

Схема подключения котла на щепе 230 кВт в котельной

Котел на щепе схема подключения

Котел для отопления на щепе 230 кВт с автоматической подачей щепы в котел производятся по проекту.

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

Один из вариантов схемы подключения твердотопливного котла для сжигания щепы 230 кВт представлен на рисунке.

Купить котел на щепе 230 кВт в Вологде и все необходимое для его подключения вы можете на нашем заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

Гарантии изготовителя

На заводе изготовителе промышленный российский котел на твердом топливе щепе 230 кВт с автоподачей подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации водогрейного котла на щепе 10 лет. Наш котел может рассматриваться как аналог котла Гейзер, Светлобор. Котел имеет сертификат соответствия техническим регламентам ТР ТС 010, ТР ТС 032.

Действующая цена на котел на щепе 230 кВт с автоматической подачей в г Вологда указана на сайте, производство котлов по техническому заданию завод осуществляет в течении 10-20 рабочих дней.
